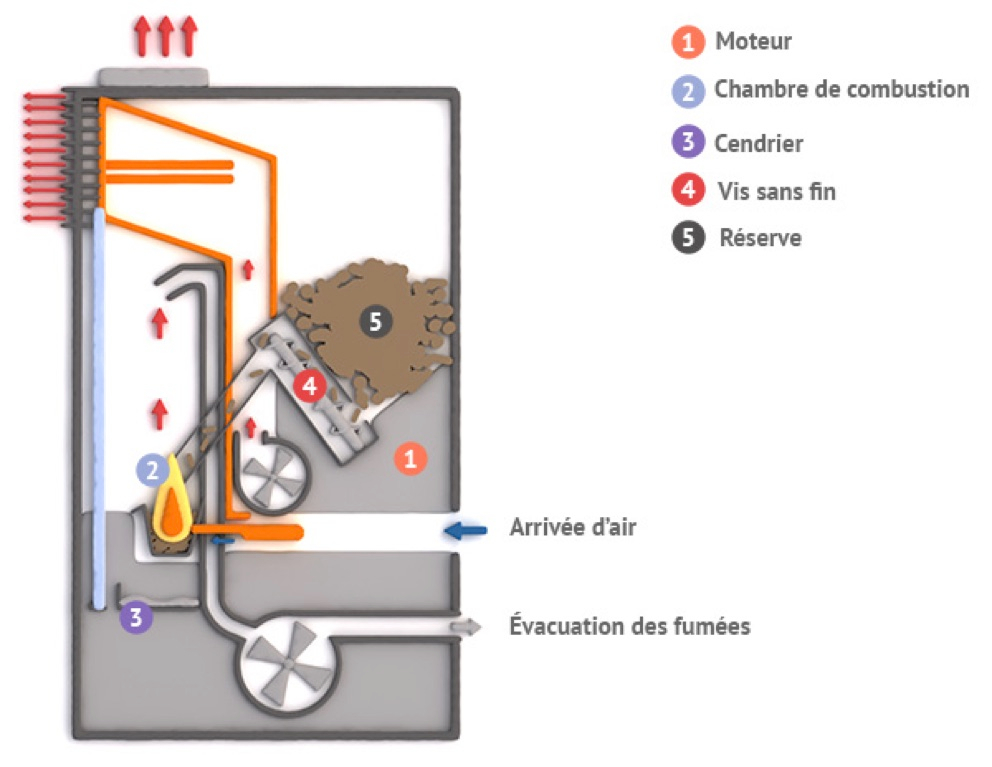

Voici un schéma vous expliquant en détails le fonctionnement de chaque composant de votre poêle. Cela vous permettra ainsi de choisir les bonnes pièces, de réparer et entretenir votre poêle correctement.
1- Moteur réducteur
Le moteur réducteur (4) permet de faire tourner la vis sans fin et ainsi alimenter votre poêle en granulés.
Le moteur est alimenté en permanence ou par intermittence selon le modèle et la marque de votre poêle.
La carte électronique lui donne l’alimentation et lui transmet l’information de faire tomber les granulés.
2 – Chambre de combustion
La chambre de combustion ou le foyer (2) est alimentée par les granulés.
L’arrivé d’air, ainsi que la bougie d’allumage permettent d’allumer la flamme. La bougie monte en température et devient rouge. C’est le flux d’air, au contact de la bougie, qui va permettre au feu de s’allumer.
L’air chaud est alors insufflé dans la pièce grâce au ventilateur de convection. Il permet à la chaleur d’être diffusée de manière équitable dans l’habitation et permet au poêle de se refroidir.
La fumée est évacuée grâce à un extracteur de fumées. Ce composant va créer une décompression dans le foyer et va donner l’impression d’une flamme vive dans le poêle. De plus, il permet un bon rendement de votre poêle à granulés.
3 – Cendrier
Le cendrier (3) contient les cendres produites par la combustion, il doit être vidé régulièrement : toutes les semaines, voire plusieurs fois par semaine si besoin.
4 – Vis sans fin
Les granulés issus du réservoir sont distribués automatiquement à la dose suffisante par une vis sans fin (4), qui elle-même, fonctionne grâce au moteur réducteur.
5 – Réservoir
Les granulés sont stockés dans le réservoir (5).
Autres dispositifs
Sur certains modèles, il existe des dispositifs de sécurité supplémentaires :
- Une sonde de surchauffe détecte toute montée en température anormale
- Un pressostat garanti une bonne dépression, ce qui permet au poêle à granulés de faire entrer l’air frais nécessaire à son fonctionnement. Il permet de détecter la pression présente dans les conduits de fumées.
- Un thermostat déclenche une alarme quand le réservoir de l’appareil est trop chaud.
Si vous possédez un poêle à granulés ou que vous avez pour projet d’en installer un chez vous, nous proposons à la vente des pièces détachées sur notre site internet : https://energies-bois-distribution.com/
